拖鏈電纜彎曲半徑和傳輸性能

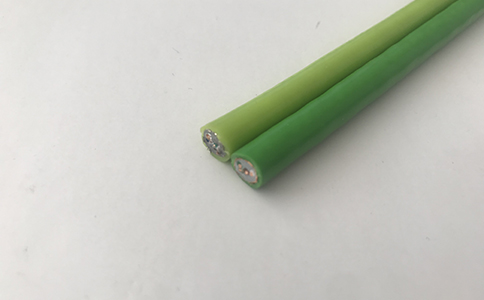

拖鏈電纜的彎曲半徑與傳輸性能7IK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜布線標準要求必須監測最小彎曲半徑。如果不能滿足最小彎曲半徑要求，拖鏈電纜的傳輸性能可能會下降，甚至?xí)p壞。7IK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

一般情況下，不論拖鏈電纜是在拉入或曲折的狀態下，還是移動的狀態下，都是需要考慮到拖鏈電纜彎半徑的最小臨界值，移動使用的拖鏈電纜彎曲半徑一般在7D到12D之間（D為電纜直徑）。7IK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

哪些因素決定了拖鏈電纜的彎曲半徑大小呢？7IK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜彎曲半徑的大小取決于導體、材料和工藝，即使是相同的電纜規格所允許的最小彎曲半徑也不相同。如移動使用的拖鏈電纜的彎曲半徑均是8D，電纜外徑D小的則彎曲半徑更小。7IK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

1、拉入電纜時的半徑要高于最小彎曲半徑。這是因?yàn)樵诶霑r，電纜處于拉伸過程中，因此更可能損壞。7IK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

2、安裝的電纜不承受拉力，受到損壞的可能較低。7IK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

3、運動中電纜的半徑一般應高于最小彎曲半徑，電纜來回往復運動中，電纜與拖鏈摩擦產生相對運動。若電纜所處的彎曲半徑過小，可能導致電纜處于拉伸狀態，最初由于材料的彈性，電纜尚能正常工作，但運行一段時間后，材料會因過度受力而導致永久變形。經過這種特殊的擠壓過程，纜芯形成不同的受壓和拉伸區域，易產生起旋現象，電纜隨時可能會斷芯。7IK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

如果拖鏈電纜布線標準規定的最小彎曲半徑與電纜制造商提供的最小彎曲半徑不同，那么應以高者為準。7IK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

要記住的重要一點是，一旦超過了彎曲半徑，那么極有可能已經發生損壞，只是拉直電纜并不能保證電纜傳輸性能。因此，在有限的安裝空間選擇拖鏈電纜型號時，需要特別注意拖鏈電纜的外徑。7IK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• 問

  究竟是國標拖鏈電纜還是國標電纜？

  答

  在我們國家的電工專業術語中，并不包含“拖鏈電纜”這一名詞，這意味著不存在國標拖鏈電纜。拖鏈電纜是指可跟隨拖鏈來回往復移動使用，而不易磨損的高柔性電纜。滿足這個條件的國標電纜都可稱作拖鏈電纜。
